日本一区免费看,男女啪啪高清无遮挡免费

PPS制件注塑時有缺陷？注意這幾點就夠了

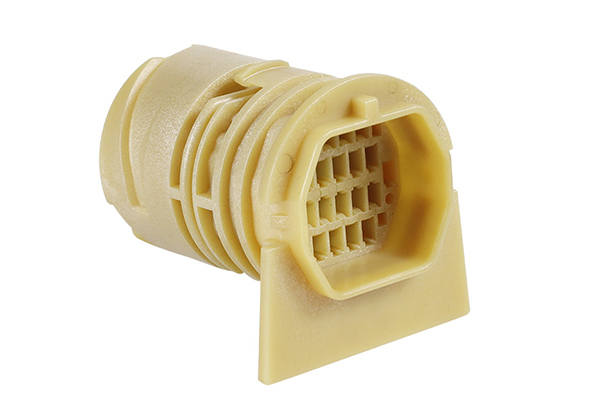

聚苯硫醚（PPS）PPS注塑件它是一種高性能的熱塑性工程塑料。在熱穩(wěn)定性，化學穩(wěn)定性，以及電器豈能方面都表現(xiàn)的十分優(yōu)異。在電子電器、汽車、機械、石化等領(lǐng)域的應(yīng)用越來越廣泛。此外，PPS具有其他工程塑料無法比擬的流動性，易于加工成型。

PPS的加工

由于PPS具有良好的流動性，可以通過注塑、擠壓、壓制等方法進行加工，其中注塑成型是主要的成型方法。PPS具有優(yōu)秀的流動性，可以加工薄且長各種復(fù)雜結(jié)構(gòu)的產(chǎn)品。

1.加工前預(yù)處理

PPS注塑件在加工前需要在150℃左右的溫度下進行 3-4個小時的烘干。PPS成型時，水分在加熱時揮發(fā)，水蒸氣聚集在料筒內(nèi)。在噴嘴處，容易出現(xiàn)“流涎”現(xiàn)象，甚至對型腔不滿，導(dǎo)致產(chǎn)品出現(xiàn)銀紋、氣泡等現(xiàn)象。

2.工藝溫度的設(shè)定

PPS注塑加工可使用普通螺桿注塑機進行加工，料筒溫度保持在315-360℃，噴嘴溫度稍微低于均化段溫度即可?？刂坪媚＞邷囟仁潜ＷC產(chǎn)品穩(wěn)定性的關(guān)鍵。135-163℃是PPS的結(jié)晶溫度，低于135度時，PPS注塑件呈半結(jié)晶或非結(jié)晶狀態(tài)，如果溫度過高會繼續(xù)結(jié)晶從而導(dǎo)致注塑件縮水。如果使用低溫模具則容易出現(xiàn)填料滲出表面，導(dǎo)致產(chǎn)品表面無光澤粗糙的不良結(jié)果。

PPS的結(jié)晶對注塑加工件有很大的影響。注塑成型加工過程中應(yīng)根據(jù)不同的使用要求標準選擇不同的結(jié)晶度。提高結(jié)晶度可以提高零件的耐熱性，但結(jié)晶度越高越好。降低結(jié)晶度可以提高注塑件的尺寸穩(wěn)定性，減少零件的翹曲凹陷，提高材料的韌性。因此，成型模具的溫度應(yīng)根據(jù)產(chǎn)品的要求來確定。

3.注射壓力

產(chǎn)品成型好壞可以用提高注塑壓力來控制，但壓力大小與澆注系統(tǒng)的形狀、尺寸、位置、工藝條件以及產(chǎn)品結(jié)構(gòu)有關(guān)；注塑壓力在50-200MPa之間。為了保證產(chǎn)品的機械性能和尺寸精度，最好使用更高的注射力，尤其是形狀復(fù)雜、薄壁部件。

4.產(chǎn)品的后處理

PPS屬于半結(jié)晶聚合物，注塑成型后會緩慢結(jié)晶，使產(chǎn)品收縮。產(chǎn)品厚度與熱處理的時間成正比，最好控制在135-163℃之間，可以讓PPS注塑件充分結(jié)晶。
